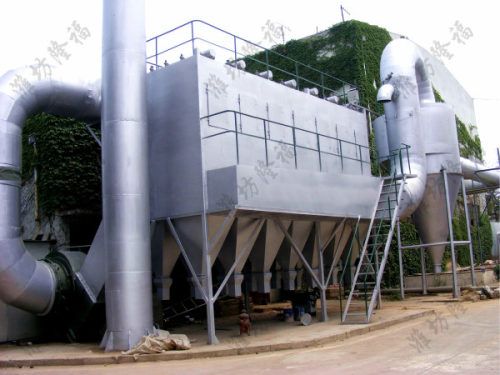

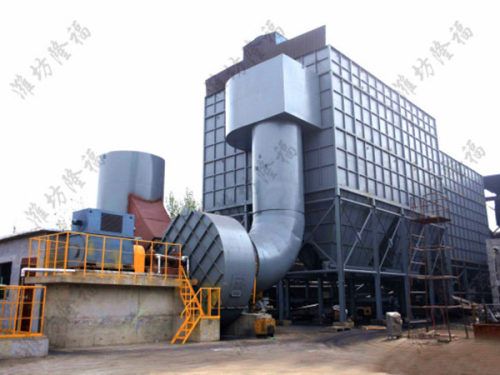

布袋脈沖除塵器為箱體結構，主要由框架、灰斗、中部箱體、上部箱體、噴吹裝置、梯子及平臺、進出口風管、PLC控制系統八部分組成。
含塵氣體從除塵器的進風均流管進入各分室灰斗，并在灰斗導流裝置的導流下，大顆粒的粉塵被分離，直接落入灰斗，而較細粉塵均勻地進入中部箱體而吸附在濾袋的外表面上，干凈氣體透過濾袋進入上箱體，并經各離線閥和排風管排入大氣。隨著過濾工況的進行，濾袋上的粉塵越積越多時，由PLC脈沖控制器按設定程序打開電控脈沖閥，進行停風噴吹，利用壓縮空氣瞬間噴吹使濾袋內壓力聚增，將濾袋上的粉塵進行抖落（即使粘細粉塵亦能較徹底地清灰）至灰斗中，由排灰機構排出。
布袋脈沖除塵技術具有極高的可靠性和極優的性能價格比。此種布袋脈沖收塵器已在復合肥行業得到廣泛應用，在化肥、水泥、礦山、電力、化工、鋼鐵等行業也被廣泛的選用。本產品除塵后的氣體含塵濃度完全能達到國家新的環保排放標準
|
|
|
|
主要技術指標：
型號及規格 | 1850 | 2300 | 2800 | 3700 | 4600 | 5500 | 6500 |
過濾面積（m3） | 1850 | 2300 | 2800 | 3700 | 4600 | 5500 | 6500 |
處理風量（萬m3/h） | 16．2 | 20.7 | 25.2 | 33.3 | 41.4 | 49.5 | 58.5 |
濾袋數量（條） | 616 | 770 | 924 | 1232 | 1540 | 1848 | 2156 |
濾袋規格 | φ160x6050 |
|
|
|
|
|
|
清灰方式 | 離線清灰 |
|
|
|
|
|
|
離線分室數（個） | 4 | 5 | 6 | 8 | 10 | 12 | 14 |
除塵器漏風率（% | ≤2% |
|
|
|
|
|
|
除塵器入口濃度（g/ m3） | ≤20g/m3 |
|
|
|
|
|
|
除塵器排放濃度（mg/ m3） | 50-100mg/ m3 |
|
|
|
|
|
|
脈沖閥數量（個） | 44 | 55 | 66 | 88 | 110 | 132 | 154 |
重量（噸） | 74 | 93 | 112 | 147 | 177 | 212 | 252 |
外型尺寸（mm） | 11500× | 13800× | 16560× | 22080× | 27600× | 33120× | 38640× |
網址：www.sf217.com
聯系方式：王總13953699265
孫總 18263637732

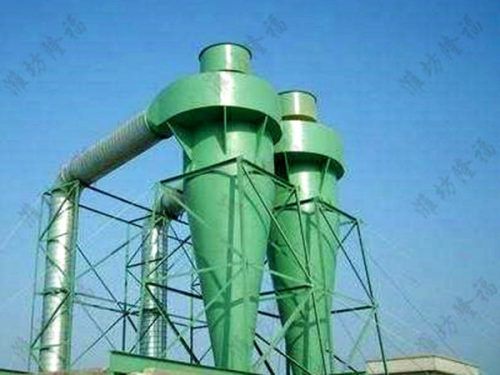

| 上一條:文丘里洗滌器 | 下一條:旋風除塵器 |
